Produktdetails:
|
| Warenbeschreibung: | Stahlmaschinen der spule kaltwalzende Mühl | Arbeitswalzen (mm): | φ120 |
|---|---|---|---|
| Rollenlänge (Millimeter): | 330 | Rollende Kraft (Tonnen): | ≤2000KN |
| Eingegebene Stärke (Millimeter): | 2.0~4.0×80~200mm | Fertigdicke (mm): | 0,5 ~ 2,0 × 80 ~ 200 mm |
| Stromspannung: | 380V 50Hz 3Phasen oder Bestellung durch den Benutzer | Farbe: | Als unser Standard oder Bestellung durch den Benutzer |
| Markieren: | Reverse-Kaltwalzwerk mit zwei Ständern,150 m / min Reverse-Kaltwalzwerk,Kohlenstoffstahl-Kupfer-Kaltwalzwerk |
||

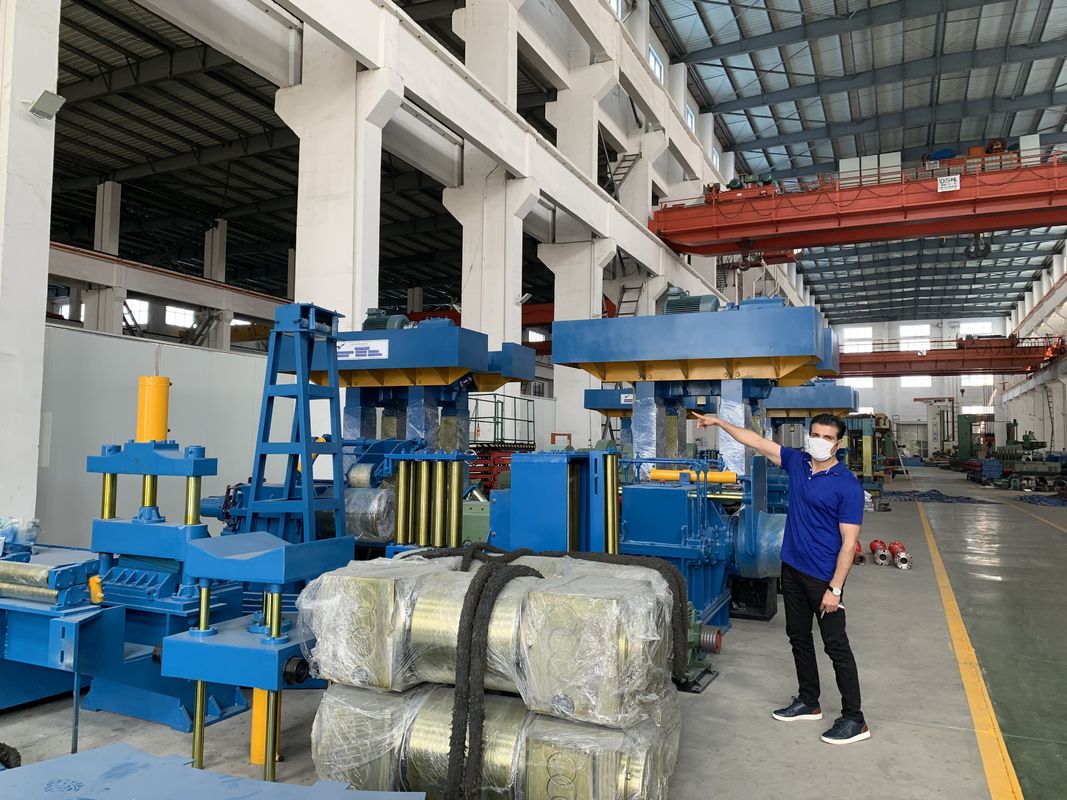

Coilbreite 200 mm Zwei Ständer 150 m/min 4hi Kaltwalzwerk für Kohlenstoffstahl
1. Warenbeschreibung:
Ein kontinuierliches Walzwerk wird konstruiert, indem angetriebene horizontale Walzwerke und nicht angetriebene vertikale Walzwerke abwechselnd angeordnet werden und die Werte der Dicke des gewalzten Materials zwischen benachbarten Gerüsten, des interaxialen Abstands zwischen Arbeitswalzen und des Durchmessers der Arbeitswalze so bestimmt werden, dass sie die Vorgabe erfüllen Beziehungen.
2.Mschlechter Prozess:
Laden → Abwickeln → Kneifen
↓
Entladen ← Walzwerk Vierwalzen-Kaltwalzwerk Walze links und rechts Walzwerk → Entladen.
3. Technische Parameter:
|
Arbeitswalzen (mm) |
φ175 |
| Rolle liLänge (mm) | 350 |
| Rollkraft (Tonnen) | 240T |
| Eingabedicke (mm) |
3,0 × 240 mm |
| Fertigdicke (mm) |
1,8 × 240 mm |
| Breite (mm) | 240 |
| Walzgeschwindigkeit (m/min) | 150 |
| Hauptmotor (KW) | 280KW |
|
Drehgeschwindigkeit: |
750-1600 U/min |
| Druck runter | Mechanisch |
| Elektronisches System |
DC-Drehzahlregler der Serie 6RA80 von Siemens |
4. Die Kapazitätsberechnung:
In rohem 4 mm, fertige durchschnittliche Dicke von 1,5 mm, die durchschnittliche Breite von 150 mm, das durchschnittliche Volumengewicht von 2 Tonnen pro Walze in drei Durchgängen, die Gesamtwalzzeit von etwa 30 Minuten, die Ausbeute von 4 Tonnen pro Stunde, die jährliche Arbeit Zeit von 6000 Stunden, mit einer Jahresproduktion von 2,4 Millionen Tonnen.
5. Lieferung der technischen Dokumentation:
Der Lieferant muss die folgenden Informationen entsprechend dem Herstellungs- und Konstruktionsfortschritt der Ausrüstung bereitstellen.
Das Gerätelayout und die Fundamentzeichnung.
Die Gerätehandbücher.
Details oder Zeichnungen von empfindlichen Teilen und Ersatzteilen der mechanischen Ausrüstung (Modelle für Standardteile und Zeichnungen für Nicht-Standardteile), elektrischer Schaltplan und Schaltplan der Einheitsschmierstation und der Hydraulikstation.
