Produktdetails:
|
| Produktname: | Pfettenformmaschine | Dicke:: | 0,3-2,0 mm |
|---|---|---|---|
| Geschwindigkeit: | 130m/Min | Hauptstrom: | 18,5 KW |
| Kontrollsystem: | SPS Panasonic | Fahrt: | durch Motor und Getriebe |
| Stromspannung: | 380V 50Hz 3Phasen oder Bestellung durch den Benutzer | Farbe: | Kundenorientierung |
| Prozessionspräzision: | Innerhalb von 1,0 mm | ||
| Markieren: | Getriebe-Antrieb Purlin,der Maschine bildet,Automatisierter Purlin |
||

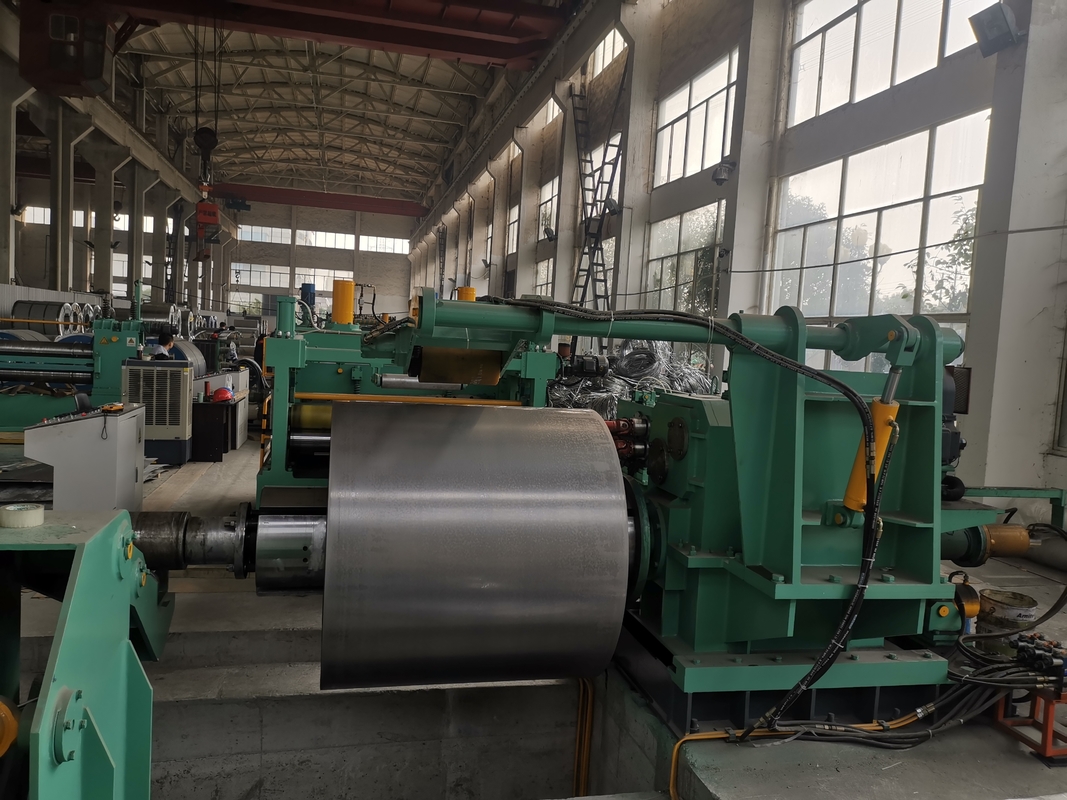

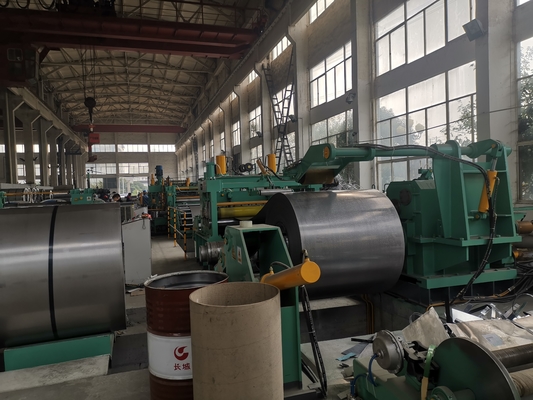

1. Zusammensetzung der Ausrüstung der Produktionslinie
1. Hydraulischer Ladewagen
2. Hydraulische Cantilever-Haspel
3. Anpress- und Abwickelvorrichtung für Coils
4. Doppelwalzenklemme und Blechschermaschine
5. Looper-Tisch zur Steuerung des elektrischen Auges
6. Linke und rechte Positionierungsvorrichtung
7. Schneidemaschine
8. Schrottsammelgerät (mit Drahtordnungsfunktion)
9. Looper-Tisch zur Steuerung des elektrischen Auges
10. Trennvorrichtung und Dämpfungsvorrichtung
11. Hydraulischer Aufwickler
12. Entladewagen
13. Hydrauliksystem
14. Elektrisches System
2. Technische Parameter:
a.Anwendbare Materialien: kaltgewalzte, verzinkte Spule
b.Materialqualität: inländischer Standardstahl oder internationaler Standardstahl
c.Materialstärke: 0,3-3,0 mm,
D. Materialbreite: 500-1250 (max.)
E. Innendurchmesser der Stahlspule: φ508 φ610 (Gummiband vom Hersteller hinzugefügt)
f.Außendurchmesser der Stahlspule: φ1600 (max.)
g.Stahlspulengewicht: 15 t (max.)
H. Innendurchmesser des Rückstoßes: φ508
ich.Laufgeschwindigkeit der Maschine: 130 m/min
j.Durchmesser der Schneidmesserwelle: φ180 Material: 40Cr
k.Längsklinge:ф180×ф320×10
l.Material des Schlitzmessers: H13K
3. Spezifikationen:
| Modell | Dicke | Spulengewicht | Fertiger Schlitz | Maximale Schnittgeschwindigkeit | |
| MA-1 x 600 | 0,2-1mm | 100-600mm | Maximal 8T | Mindest.20mm | 50m/Min |
| MA-2 x 1300 | 0,3-2mm | 300-1300mm | Maximal 15T | Mindest.25mm | 80m/Min |
| MA-3 x 1600 | 0,3-3mm | 500-1600mm | Maximal 20T | Mindestens 25 mm | 100m/Min |
| MA-4 x 1600 | 0,4-4mm | 500-1600mm | Maximal 30T | Mindestens 30 mm | 80m/Min |
| Hinweis: Die Angaben im Formular dienen nur als Referenz für allgemeine Sortimente, wir entwerfen und fertigen jede Linie immer nach den spezifischen Anforderungen jedes Kunden, sodass jeder Kunde seine eigene zufriedene Linie bei uns kaufen kann. |
|||||
4. Verpackung:
Die Maschine wird mit Stahldraht im Container befestigt, um sicherzustellen, dass sie sich während des Transports nicht bewegt und jegliche Art von Beschädigung von Maschine und Container vermieden wird.
Ansprechpartner: Ms. Sunnia Sun
Telefon: 86-15358060625
Faxen: 86-510-85880989
