Produktdetails:
|
| Produktname: | Schneidemaschine für Stahlspulen | Dicke:: | 0,3-3,0 mm |
|---|---|---|---|
| Geschwindigkeit: | 130m/Min | Hauptstrom: | 18,5 KW |
| Kontrollsystem: | SPS Panasonic | Fahrt: | per Kette (eine per Getriebe) |
| Automatismus: | halbautomatisch / automatisch | Stromspannung: | 380V 50Hz 3Phasen oder Bestellung durch den Benutzer |
| Markieren: | Purlin 15kw C&Z,der Maschine bildet,1.5-3.0mm c&z Purlin |
||

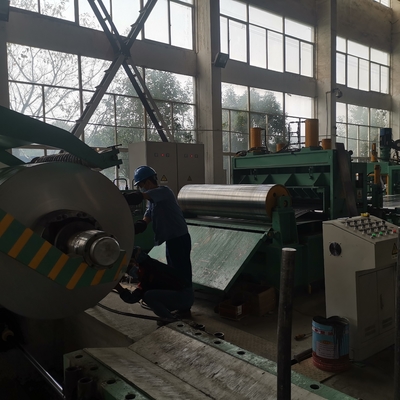

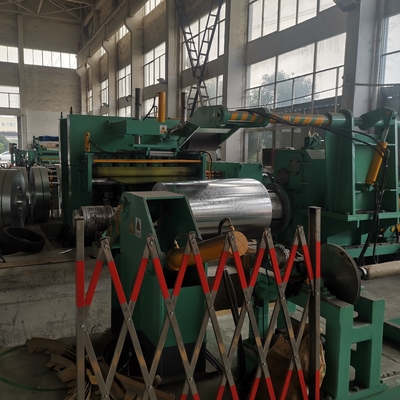

ICH.Zusammensetzung der Ausrüstung der Produktionslinie
1. Hydraulischer Ladewagen
2. Hydraulische Cantilever-Haspel
3. Anpress- und Abwickelvorrichtung für Coils
4. Doppelwalzenklemme und Blechschermaschine
5. Looper-Tisch zur Steuerung des elektrischen Auges
6. Linke und rechte Positionierungsvorrichtung

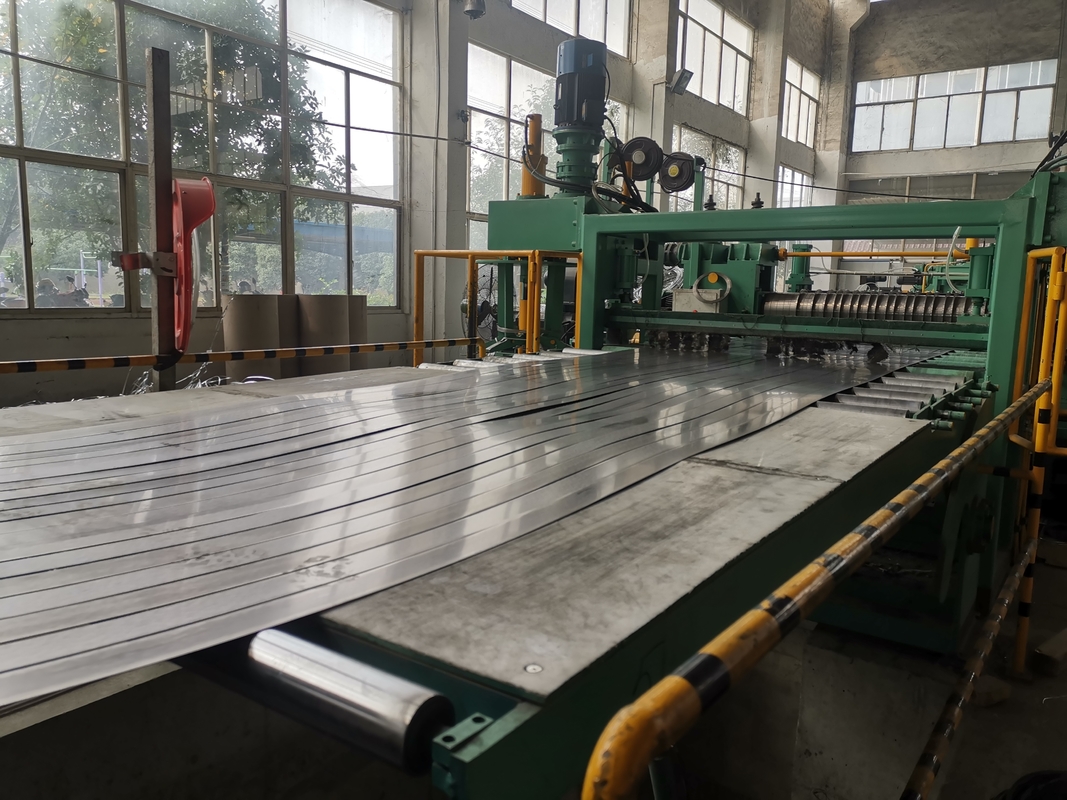

7. Schneidemaschine
8. Schrottsammelgerät (mit Drahtordnungsfunktion)
9. Looper-Tisch zur Steuerung des elektrischen Auges
10. Trennvorrichtung und Dämpfungsvorrichtung

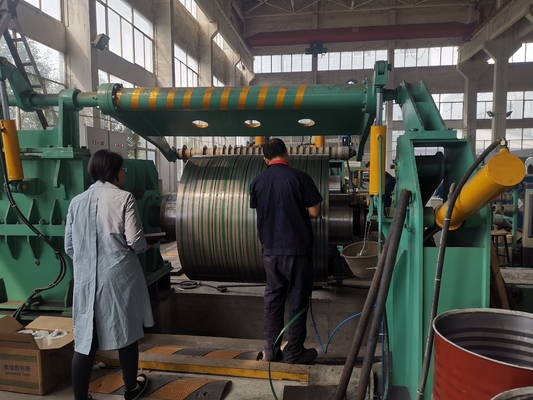

11. Hydraulischer Aufwickler
12. Entladewagen
13. Hydrauliksystem
14. Elektrisches System
Die Dünnblech-Längsteilanlage ist geeignet für Banddicken von (0,2–1) mm, (0,3–2) mm, (0,3–3) mm und (0,4–4) mm;während die Streifenbreite veränderbar ist: 600 mm.1000mm, 1250mm, 1600mm, 1800mm und so weiter.
II.Ausführliche technische Daten zu unseren think Längsteilanlagen:
MA-(0,3 ~ 3) × 1600 mm Spulenschneidemaschine in Serbien
Spulenmaterial: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Banddicke: (0,3-3) mm
max.Bandbreite: 1600 mm
Spulen-ID: ≥Φ508mm
Spulen-Außendurchmesser: Φ1800 mm
max.Spulengewicht: 20000 kg
Slitter-Motor: 75KW DC-Motor
Messerwelle: Ф220 x 1650 mm
Scheibenmesser auf Messerwelle: ID220 mm x AD330 mm x 10 mm, 6CrW2Si.
Trennscheibe: ID85 x AD210mm x 6mm, 65Mn
Spannung durch Band, das durch Friktionswollfilz läuft, der sich um Holzplatten wickelt.
Aufwickelblock: Ф508 x 1700 mm
Recoiler-Motor: 90-kW-Gleichstrommotor
Elektrische Steuerung: Eurotherm 590 DC-Treiberschrank plus Bedienfelder.
Schneidgeschwindigkeit: max. 100 m/min, einstellbar.
III.Spezifikationsformular von Metal Coil Slitter:
| Modell | Dicke | Spulengewicht | Fertiger Schlitz | Maximale Schnittgeschwindigkeit | |
| MA-1 x 600 | 0,2-1mm | 100-600mm | Maximal 8T | Mindest.20mm | 50m/Min |
| MA-2 x 1300 | 0,3-2mm | 300-1300mm | Maximal 15T | Mindest.25mm | 80m/Min |
| MA-3 x 1600 | 0,3-3mm | 500-1600mm | Maximal 20T | Mindestens 25 mm | 100m/Min |
| MA-4 x 1600 | 0,4-4mm | 500-1600mm | Maximal 30T | Mindestens 30 mm | 80m/Min |
| Hinweis: Die Daten im Formular dienen nur als Referenz für allgemeine Bereiche, wir entwerfen und fertigen jede Linie immer nach den spezifischen Anforderungen jedes Kunden, sodass jeder Kunde seine eigene gut zufriedene Linie bei uns kaufen kann. | |||||
